PHABRIX

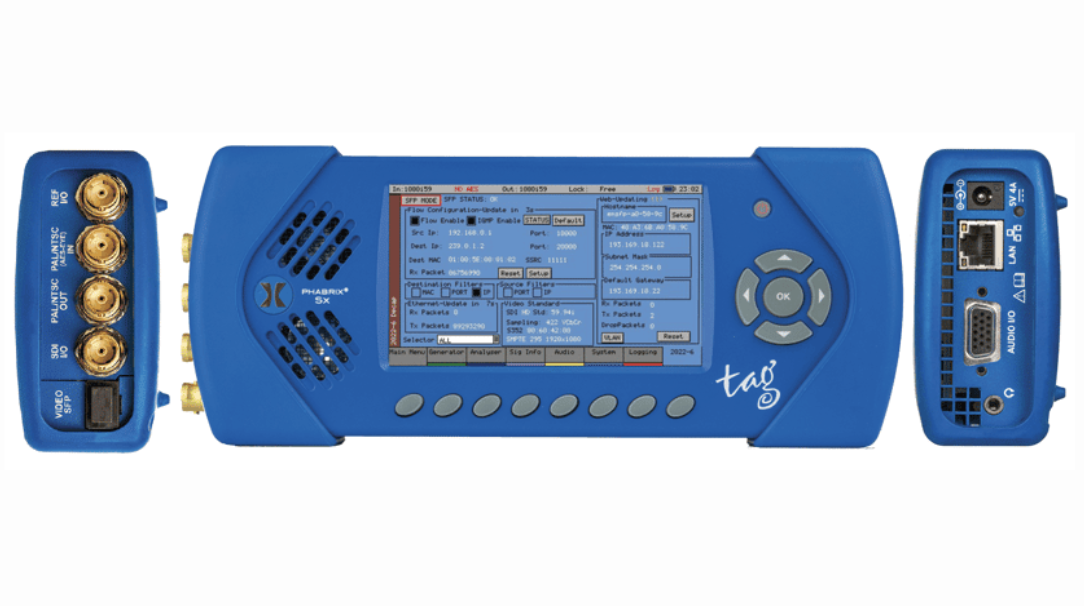

Sx TAG

Devenu rapidement le “couteau suisse” des ingénieurs en radiodiffusion, le Sx TAG de Phabrix est un outil très polyvalent pour le diagnostic des problèmes audio, visuels et IP.

Sx TAG, avec ses SFP, SDI et entrée/sortie analogique, est un appareil portable incroyablement polyvalent. Idéal pour IP, 3G/HD/SD-SDI, SDI optique, test et mesure HDMI et analogique & mesure et analyse des yeux AES, Sx TAG est destiné aux applications exigeant une mobilité réelle.

Sx TAG utilise des modules 10GE IP SFP+ développés par Embrionix pour assurer la prise en charge de l’encapsulation/décapsulation SMPTE ST 2110-20/30/40 avec ST 2059 PTP, SDP et NMOS + encapsulation/décapsulation SMPTE ST 2022-6 .

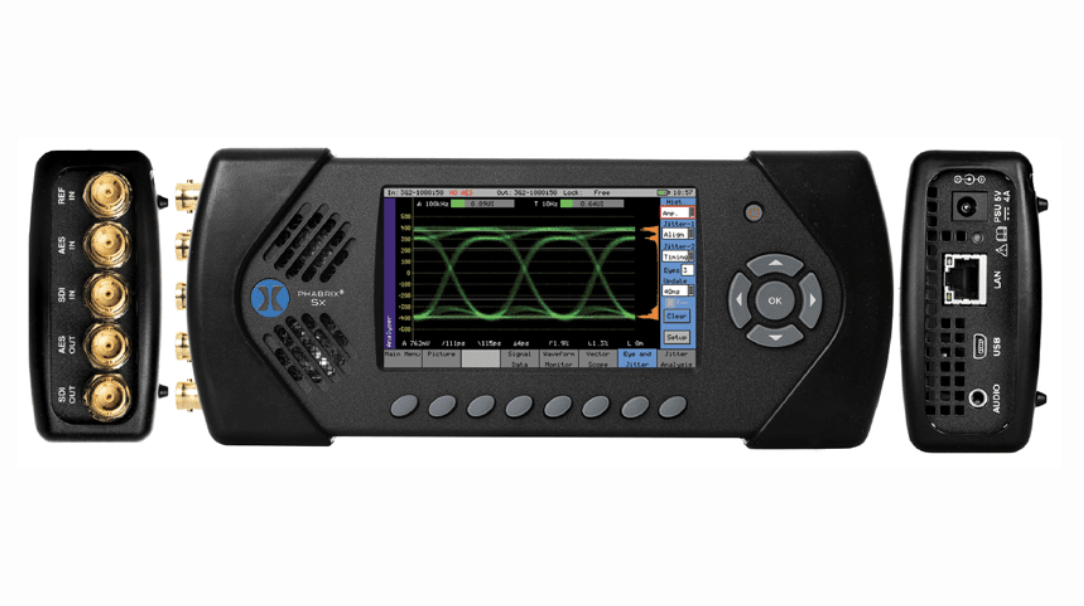

SxE

Parfaite pour la fabrication de technologies vidéo et pour les applications de production en direct, cette solution portable de génération 3G/HD/SD offre une analyse et une surveillance avancées des couches physiques SDI (Diagramme de l’oeil et gigue).

À l’aide d’un graphique de la gigue en fonction du temps, l’instrument d’analyse de la gigue permet à l’ingénieur d’analyser la nature de la gigue présente. La technologie instantanée, Real-Time Eye accélère non seulement le test de la couche physique, mais fournit également des mesures et des enregistrements automatisés pour les paramètres suivants : temps de montée, temps de descente, delta, overshoot, undershoot et longueur de câble.

Le SxE dispose également des fonctions Dolby® E, Dolby® Digital & Dolby® Digital Plus pour l’analyse du flux binaire, l’enregistrement de l’état vidéo et le fonctionnement à distance via Ethernet.

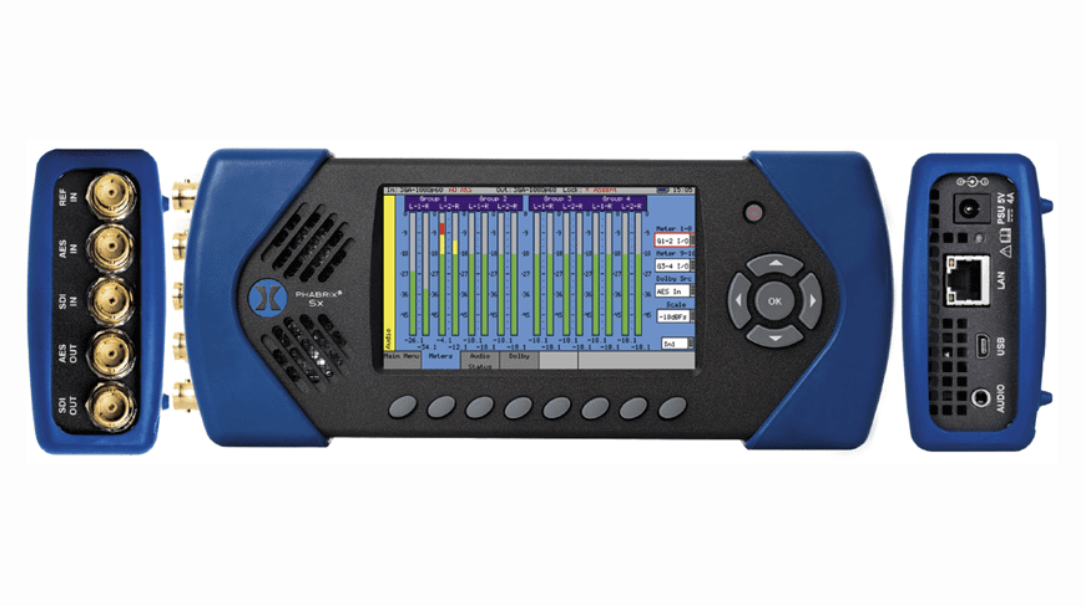

SxA

Cette solution portable 3G/HD/SD offre les mêmes capacités avancées de génération, d’analyse et de surveillance de signaux que le SxE (sans l’instrument de diagramme de l’œil et gigue).

Avec plus de 350 formats, le SxA prend en charge les tests de conformité SMPTE ainsi que la génération et l’analyse audio 16 canaux prenant en charge les métadonnées Dolby® E, Dolby® Digital et Dolby® Digital et l’analyse de flux binaires. Les outils vidéo et audio comprennent un générateur de signaux avec waveform haute performance, des mires de test mobiles et un inspecteur ANC/VANC.

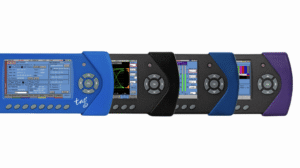

Remplacement de batterie de la gamme Sx de PHABRIX

Les batteries au lithium perdent généralement environ 20 % de leur capacité par an. Comme les appareils Sx sont basés sur des piles au lithium, il est probable que leurs batteries devront être remplacées tous les 3 à 5 ans.

Heureusement, il existe plusieurs options pour le remplacement des batteries des portables Sx de PHABRIX :

1. Auto-installation : La batterie de remplacement est livrée avec des instructions d’installation et installée par vos soins.
2. Installation et Calibration en usine chez PHABRIX : La batterie est installée par PHABRIX. Cela comprend également une mise à jour en usine, le test et la calibration de l’équipement.

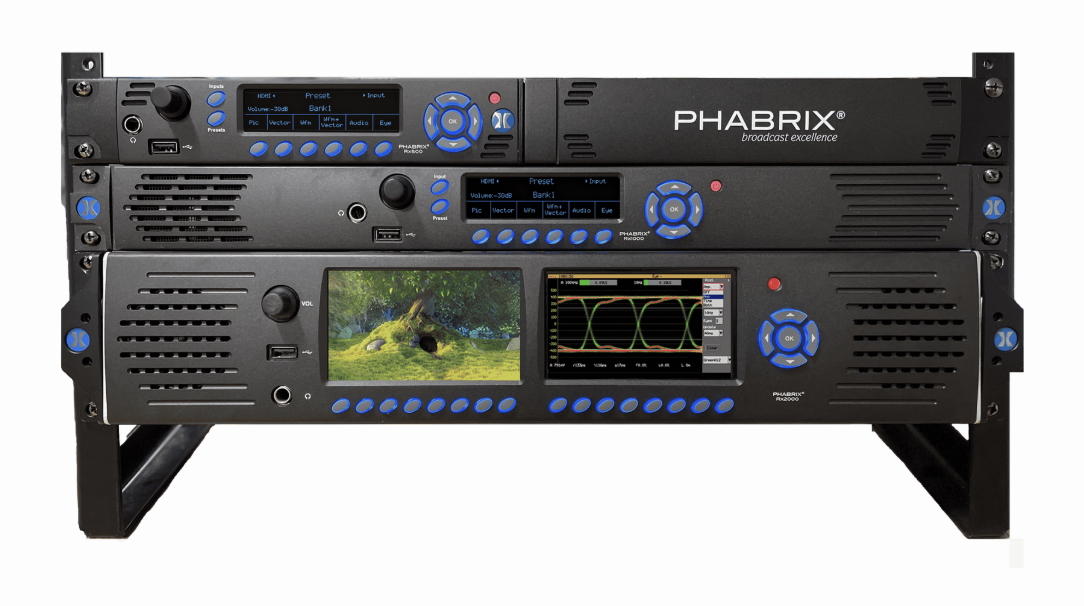

Rx 500

Cet analyseur/générateur à 2 canaux et rasteriseur de surveillance est parfait pour les applications de contrôle qualité. Il s’agit d’un analyseur vidéo/audio 2K/3G/HD/SD-SDI mono/double canal 2K/3G/HD/SD-SDI et d’une solution de monitoring dans un chassis compacte un demi 19 pouces. Le Rx 500 offre la génération de signaux vidéo et audio tout en prenant en charge deux entrées par analyseur. Seize instruments peuvent être présentés simultanément pour le diagramme de l’œil et gigue et l’analyse vidéo.

La configuration du démarreur offre un analyseur vidéo à canal unique en plus de la génération de signal optionnelle et de l’analyse du diagramme de l’oeil et gigue.

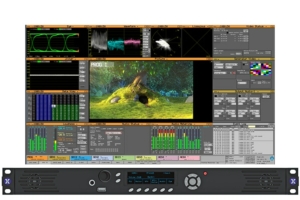

Rx 1000

Cet analyseur/générateur 4 canaux (2K/3G/HD/SD-SDI) avancé et rasteriseur de surveillance est compact avec 1RU. Il offre une double entrée par analyseur plus la génération de signal. Comme le Rx 500, jusqu’à 16 instruments peuvent être présentés simultanément sur un moniteur externe pour un diagramme de l’œil et gigue et une analyse vidéo.

La configuration de base fournit un analyseur vidéo à un seul canal. En option : analyse du diagramme de l’œil & gigue et génération de signaux. Grâce aux modules d’extension, il est possible d’ajouter trois canaux supplémentaires d’analyse/génération vidéo ou analyse/génération de 12 audio AES.

Rx 2000

Ce rasteriseur haut de gamme offre jusqu’à 4 canaux d’analyse et de surveillance audio et vidéo 2K/3G/HD/SD-SDI avec deux entrées par analyseur. Le Rx 2000 offre également la génération de signaux. Comme pour les Rx 500 et Rx 1000, jusqu’à 16 instruments peuvent être présentés simultanément sur un écran externe pour le diagramme de l’œil & gigue et l’analyse vidéo. Deux écrans intégrés et deux haut-parleurs audio permettent la surveillance des instruments et de la vidéo.

La configuration de base offre un analyseur vidéo à un seul canal. En option : diagramme de l’œil & gigue et génération de signaux. Les modules d’extension permettent d’ajouter jusqu’à 3 canaux supplémentaires d’analyse/génération vidéo ou d’analyse/génération de 12 audio AES.

La série Qx de rasteriseurs avancés pour la génération hybride IP/SDI, 4K/UHD, HDR/WCG d’analyse et de surveillance réunit tous les outils de test et de mesure nécessaires à la transition vers la prochaine génération de formats vidéo. La gamme Qx a été conçue pour les environnements HD/3G/6G/12G-SDI et IP ST 2110/2022-7/2022-6. Les outils inclus dans le jeu d’instruments permettent un diagnostic rapide des pannes, un contrôle de conformité et le développement de produits.

Le rasteriseur Qx fournit également l’analyse des médias pour les environnements HD-SDI des opérateurs de diffusion, en plus de la vue d’image, vectorscope, de l’analyseur waveform, de la mesure audio 32 canaux et du statut ANC en standard. Des mises à jour pour UHD/4K-SDI, SMPTE 2110 & ST 2022-6, HDR et la génération audio/video sont proposées grâce à l’architecture entièrement flexible. L’affichage des données de qualité technique et l’inspection des paquets ANC sont également fournis. Des mises à jour sont disponibles pour l’analyse de la gigue, SDI Eye (Real-Time Eye) en temps réel et un ensemble d’outils SDI-Stress très avancé.

Deux modèles sont actuellement disponibles :

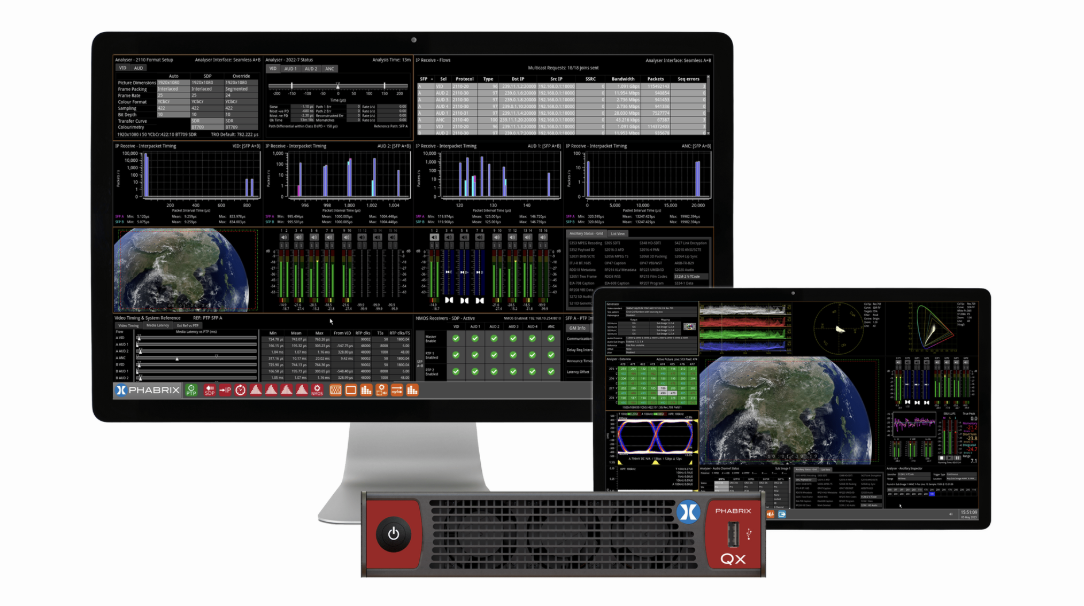

Qx

L’oscilloscope Qx dispose d’un ensemble d’outils de test et de mesure avancés tout en supportant principalement les formats 1.5/3G/6G/12G-SDI. Le Qx peut également, en option, prendre en charge les signaux 2022-6/2110 jusqu’aux formats 3G.

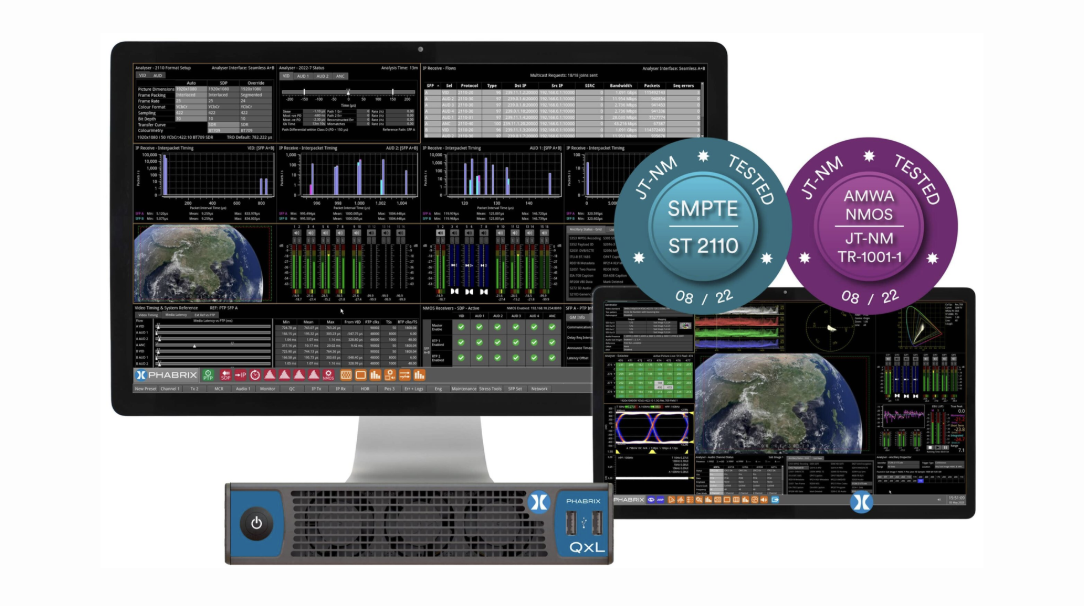

QxL

Le nouvel oscilloscope QxL supporte principalement les signaux IP SMPTE 2110/2022-7 et IP SMPTE 2022-6 jusqu’aux formats UHD. Grâce à son interface réseaux 25G, le QxL est capable de gérer la 4K en IP. Le QxL peut être équipé en option d’interfaces SDI afin de supporter les formats de HD à UHD. Dans la nouvelle version logicielle, l’oscilloscope QxL prend en charge la génération avancée de signaux ST 2110 IP UHD.

Analyse de couche physique 12G

Le jeu d’outils pour la couche physique est une fonctionnalité Qx en option offrant le test de couche physique 12G/6G/3G/3G/HD-SDI le plus rapide avec la technologie Real-Time Eye. Il met instantanément en évidence tous les problèmes de conformité SMPTE, y compris les temps de transition, under/overshoot et l’amplitude des yeux. La commande d’automatisation intégrée permet des tests plus rapides et plus fiables à moindre coût.

IP/SDI Hybride

Grâce à la plate-forme Qx, il est possible de fonctionner dans les environnements IP/SDI hybrides de nouvelle génération qui nécessitent les formats 4K/UHD (12G/6G/3G/3G-SDI), HD-SDI plus SMPTE ST 2110, ST 2022-7, ST 2059 (PTP), AMWA NMOS (prochaine version du logiciel) et ST 2022- 6. L’ensemble d’outils IP de base utilise des SFP standard de l’industrie pour offrir toutes les fonctionnalités nécessaires pour demander et se connecter à des flux média encapsulés IP. Il fournit également une surveillance intuitive et accessible de l’état de confiance de l’opérateur.

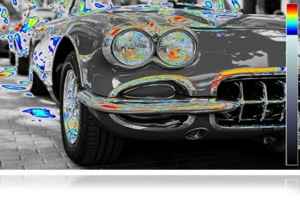

Ensemble d’outils HDR avancé

Afin d’accélérer le workflow grâce à une visualisation et une analyse améliorées du contenu 4K/UHD et HD, le Qx offre une gamme complète d’outils HDR (High Dynamic Range) et WCG (Wide Color Gamut). Les instruments HDR/WCG comprennent un graphique CIE, un générateur de signaux, un vectorscope, un waveform et une mise en évidence des fausses couleurs Luma ou une “heat map” (offrant 7 bandes de superposition de couleurs programmables simultanément). Tous ces modèles prennent en charge la gamme dynamique standard (SDR) BT.709, BT.2020, en plus des modèles HDR BT.2100 HLG, BT.2100 PQ et Sony S-Log3 et SR Live.
