Idéale pour les situations où l’espace est limité, la WB170 a de nombreuses applications :
- Studios nécessitant des liaisons 3G/HD avec le CAR principal et capacité de montage mural
- Intégration à l’infrastructure de routage/équipement existante pour fournir des E/S à fibres multiples
- Distribution à faible coût et à haute densité
- Points d’acquisition à distance et lignes de liaison entre les cars régie et les studios
Vous pouvez remplir le WB170 avec les cartes émettrices ou réceptrices WB172 ou les cartes SFP Multi Format WB172-63.
WB172
Chaque signal entrant sur un WB172T est détecté automatiquement, égalisé puis resynchronisé avant conversion et transmission sur une fibre optique unique séparée. Le récepteur correspondant WB172R convertit deux signaux optiques indépendants en signaux électriques 3G-SDI, HD-SDI, SD-SDI et ASI. Le signal optique entrant est acheminé vers un amplificateur de transimpédance et de limitation avant d’être resynchronisé électriquement sur les sorties.
Disponible en version multimode, monomode, WDM et CWDM.
WB172-63

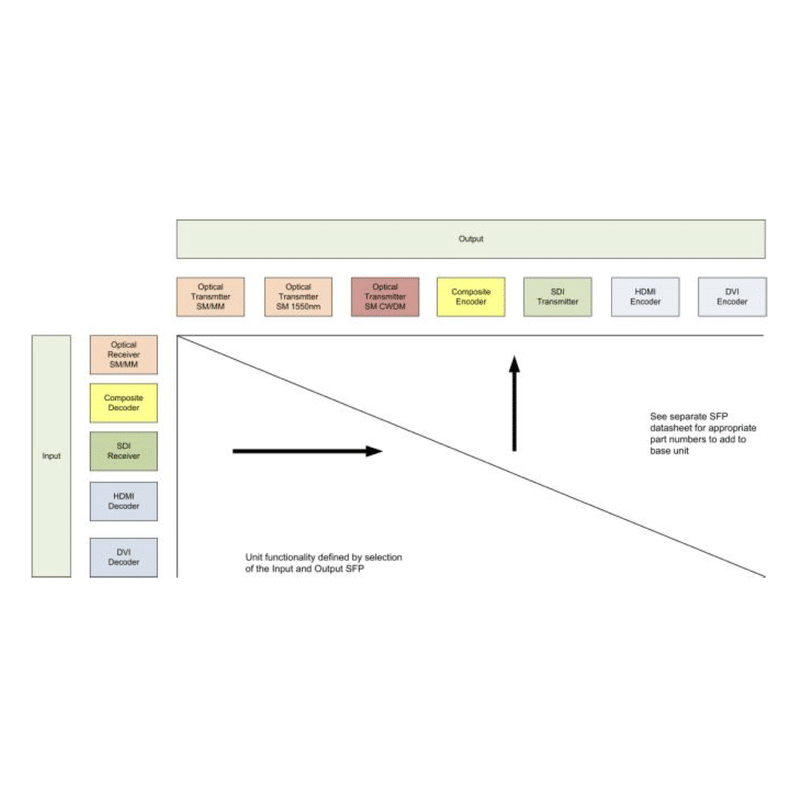

Les modèles WB172-63 et WB172-63TR constituent une unité de base composée de deux cages SFP. Adaptez la fonctionnalité de l’unité grâce à différents modules de conversion SFP. Les SFP multiformats incluent la conversion de et vers Composite, HDMI, DVI, optique et SDI.
Transmitters WB172T
Electrical Input
Standards
SMPTE 424M, SMPTE 292M, SMPTE 259M,
SMPTE 297M, DVB-ASI
Equalisation
Automatic to 100 m @ 3 Gb/s
Automatic to 200 m @ 1.485 Gb/s
Automatic to 300 m @ 270 Mb/s
Equaliser and reclocking can be bypassed to support data rates down to 50 Mb/s
Connector
1 x 75 Ohm BNC per IEC 60169-8 Amendment 2 per channel
Return Loss
> 15 dB @ 1.485 Gb/s
Format
Reclocked (with bypass to support data rates down to 50 Mb/s).
NB: factory default unless specified is set to reclocking.
Optical Output
Connector
1 x female LC as standard per channel
Wavelength
1310 nm, 1550 nm, CWDM
Optical Power
-2 dBm @ 1310 nm (typical)
-2 dBm @ 1510 nm (typical)
0 dBm @ CWDM (typical)
