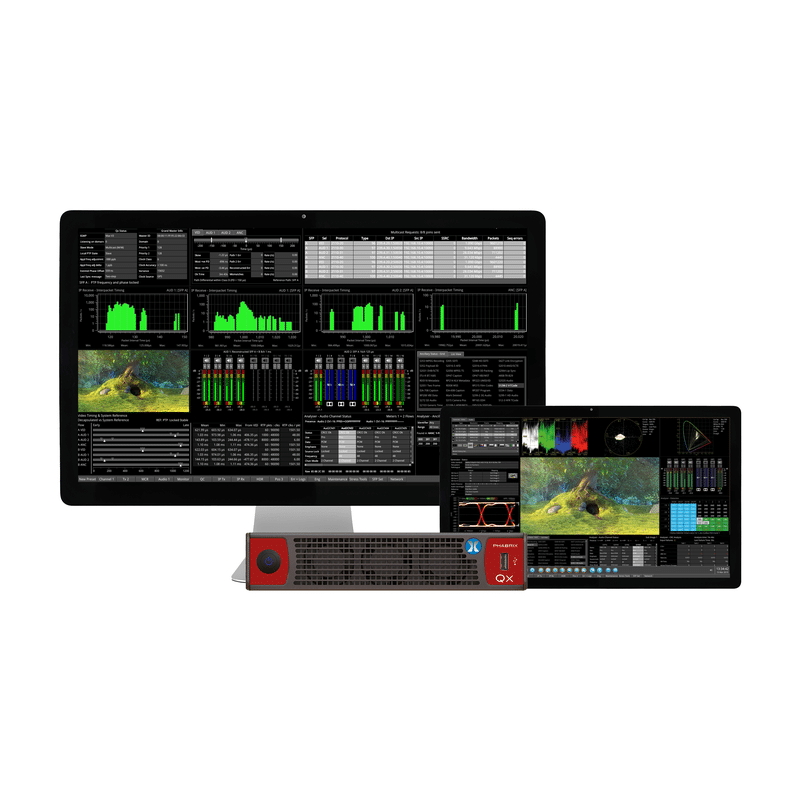

Un jeu d’outils SDI complet en standard
Les principaux outils d’analyse de médias pour les environnements HD-SDI des opérateurs de broadcast comprennent la visualisation d’images, l’analyseur de waveforme, le vecteurscope
32 canaux de mesure audio et mesure du loudness 5.1/2.0
Statut et informations des données auxiliaires (ANC)
Affichage à l’écran de l’OP47 et CEA-608 en sous-titres 708 et Ancillary Time Code (ATC)
Contrôle et journaux d’événements avancés
Accès à distance complet de l’interface graphique pour l’opérateur via VNC et API REST
Génération audio et vidéo
Génération et analyse vidéo/audio simultanées (12G/2x6G/4x3G/6G/3G/HD)
Les mires mobiles offrent jusqu’à 32 canaux d’audio intégrés par lien ou sous-trame (jusqu’à 128 canaux sur les interfaces 12G)
Fournit des modèles de stress SDI pathologique plein écran ainsi que la possibilité pour l’utilisateur de définir la génération d’une combinaison de stress SDI et de mires conventionnelles jusqu’à une image complète
Analyse des flux binaires Dolby® E, Dolby® Digital et Dolby® Digital Plus
Enregistrement log de l’état de la vidéo, et fonctionnement à distance via Ethernet
Analyse HDR avancée
Générateur de signaux, charte CIE, mise en évidence des fausses couleurs Luma ou “heat map”, waveform et vecteurscope
Gamme dynamique standard (SDR) BT.709, BT.2020 ainsi que HDR BT.2100 HLG, PQ et Sony S-Log3 et SR Live
Un vaste ensemble de mires de test comprenant des barres de couleur BT.2111 HDR pour HLG, PQ et SR Live ainsi que des mires SDR 709
Analyse de la couche physique 12G-SDI et kit d’outils SDI-STRESS
Option HD/3G/6G/12G-SDI Real-Time Eye pour tester les problèmes de conformité à la norme SMPTE, y compris les expositions insuffisantes ou excessives
Analyse de jitter en temps réel dans cinq bandes de fréquences spécifiées, jusqu’à 10 Hz
Un ou plusieurs yeux avec choix de la couleur et de la superposition de la “heat map” et persistance infinie
Une série d’outils est disponible pour les utilisateurs qui évaluent les interfaces SDI
Outils de génération avancés avec génération de PRBS, contrôle de l’amplitude du pilote SDI et insertion de jitter
Formats supported (Generation, Analysis & Monitoring)
ST 2110-20/-30/-31/-40 / 2022-7 / 2022-6 Analysis over 10G Ethernet*
ST 2022-6 Generation*
SDI IO
3G / 1.5G / 270M**-SDI HD / SD** Analysis
3G / 1.5G / 270M**-SDI HD Generation*
12G / 6G / 3G / 1.5G-SDI UHD Over SDI*
*en option
**upcoming software release

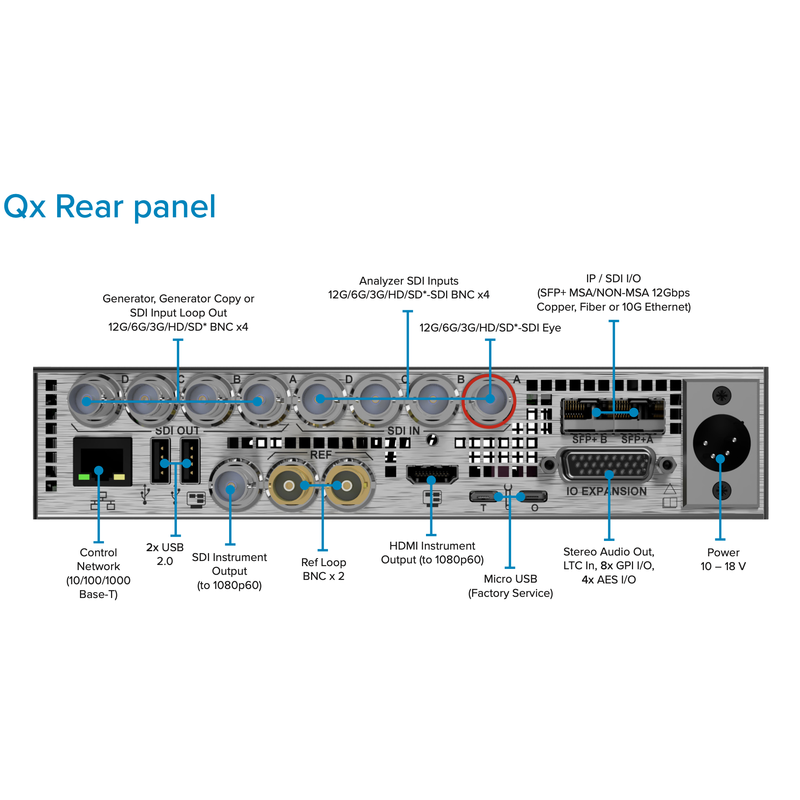

SDI inputs / outputs
4 x SDI inputs, SD** / HD / 3G, 75 ohm terminated BNC
2 x SFP+ MSA / Non-MSA cages (12 Gbps copper or fiber SDI interfaces)
4 x SDI outputs, SD** / HD / 3G, 75 ohm BNC
**upcoming software release
Optional Toolsets
Fast, automated 12G-SDI physical layer analysis [PHQX01E-3G]
SDI-STRESS Testing [PHQXO-SDI-STRESS]
Audio and Video Generation [PHQXO-GEN]
Dolby® E Decoder and Metadata Analyzer [PHQXO-DOLBY]
ST 2110 and ST 2022-6 Monitoring [PHQXO-IP-STND]
AMWA NMOS
10G PCAP Tool [PHQXO-IP-PCAP]
IP Network Traffic Measurement [PHQXO-IP-MEAS]
Packet Interval Profile Generator
High Dynamic Range (HDR) visualization & analysis toolset [PHQXO-HDR]
