Système d’interface modulaire à fibre optique de la série WB de Bluebell

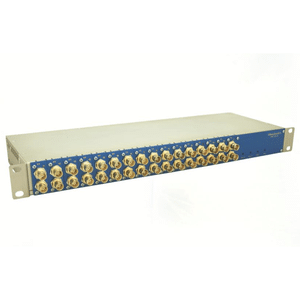

Le WB170 de Bluebell est un convertisseur de média ultra compact, monté en rack 19″, permettant de convertir jusqu’à 32 signaux 3G-SDI, HD-SDI, SD-SDI et ASI indépendants en un câble à fibre optique.

Bluebell_WBSeries_ModularFIbreOpticInterfaceSystem_TEVIOS

Idéale pour les situations où l’espace est limité mais où il est impossible de faire des compromis sur les performances du broadcast, la WB170 a de nombreuses applications :



  • Studios nécessitant des liaisons 3G/HD avec le CAR principal et capacité de montage mural
  • Intégration à l’infrastructure de routage/équipement existante pour fournir des E/S à fibres multiples
  • Distribution à faible coût et à haute densité
  • Points d’acquisition à distance et lignes de liaison entre les cars régie et les studios



Remplir le WB170 avec les cartes émettrices ou réceptrices WB172 ou les cartes SFP Multi Format WB172-63. Insérez toutes les cartes par l’avant du cadre.



3G-SDI, HD-SDI, SD-SDI, ASI

Bluebell_WB172T_SchematicDiagram

Bluebell_WB172R_SchematicDiagram

Chaque signal entrant sur un WB172T est détecté automatiquement, égalisé puis resynchronisé avant conversion et transmission sur une fibre optique unique séparée. Le récepteur correspondant WB172R convertit deux signaux optiques indépendants en signaux électriques 3G-SDI, HD-SDI, SD-SDI et ASI. Le signal optique entrant est acheminé vers un amplificateur de transimpédance et de limitation avant d’être resynchronisé électriquement sur les sorties.

Le WB172 est disponible en version multimode, monomode, WDM et CWDM.



Interface multiformat / Multi Format Interface

Bluebell_WB172-63_SchematicDiagram_TEVIOSBluebell_WB172-63TR_SchematicDiagram_TEVIOS

En outre, les modèles WB172-63 et WB172-63TR constituent une unité de base composée de deux cages SFP. Adaptez la fonctionnalité de l’unité grâce à différents modules de conversion SFP. Les SFP multiformats incluent la conversion de et vers Composite, HDMI, DVI, optique et SDI.

Contactez-nous pour obtenir de plus amples renseignements sur le nouveau système d’interface modulaire à fibres optiques de la série WB de Bluebell.
